BALPEX

BALPEX

Le tubazioni multistrato composte da Polietilene ed Allumino hanno molteplici prestazioni e assicurano vantaggi vantaggi in fase d’installazione. La gamma BALPEX di Bampi offre diametri da 16, 18, 20, 26, 32, 40, 50 e 63 mm. abbinata a linee di raccordi differenziate a seconda della modalità di giunzione:

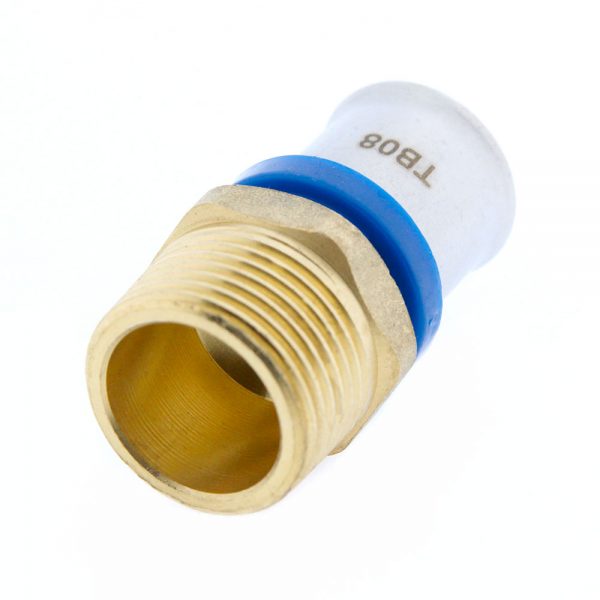

  • Raccordi in ottone e acciaio serie LP leggera a pressare multipinza

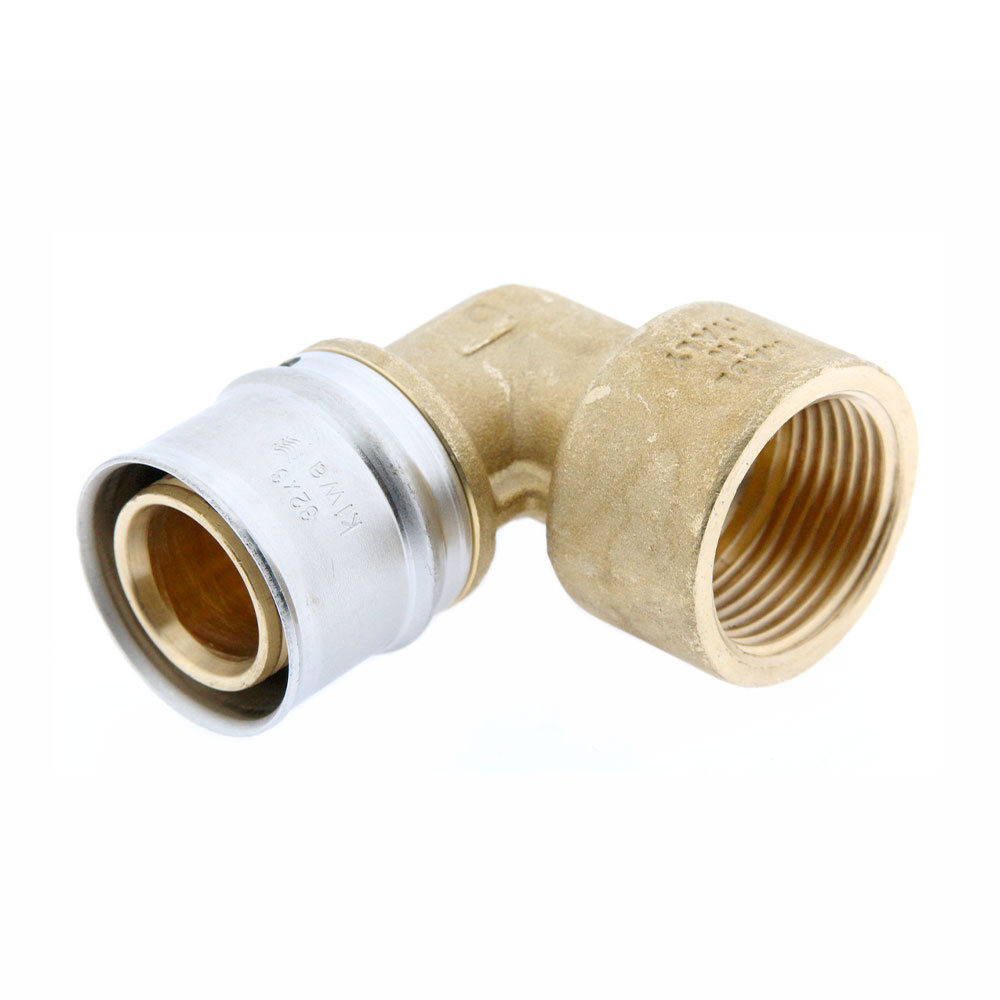

  • Raccordi in ottone e acciaio serie MP pesante a pressare
  • Raccordi in ottone e acciaio serie BL a stringere

La gamma BALPEX è supportata da una serie di ACCESSORI e ATTREZZATURE per la corretta posa a regola d’arte.

Richiedi informazioni
Scarica Documenti

Ambito applicativo

Sistema per il carico idrico di impianti idrosanitari, impianti di riscaldamento ad alta temperatura, impianti di riscaldamento e raffrescamento a pavimento, conforme alla UNI EN ISO 21003:2009. Altresì il sistema BALPEX è idoneo per impianti di trasporto acqua refrigerata in accordo alla UNI EN ISO 12241:2009, linee di aria compressa, impianti di irrigazione, nonché per il trasporto di fluidi potabili secondo quanto prescritto dal D.M. 174 del 6 aprile 2004. Il sistema BALPEX è idoneo per le reti di distribuzione idrotermosanitaria in edifici a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto.

stratigrafia tubo multistrato pex al pex balpex
Istruzioni per la progettazione​

Per il corretto dimensionamento di una rete di distribuzione idrotermosanitaria con l’impiego del sistema BALPEX, conoscendo la portata disponibile e la lunghezza da coprire, è bene considerare i seguenti fattori:

  • Perdita di carico di tubo e raccordi
  • Dilatazione lineare
  • Spessore di rivestimento del tubo
Modalità d’installazione

Sistema semplice da installare grazie alla malleabilità del tubo in PEX/AL/PEX e alla rapidità con la quale si giuntano i raccordi, sia a pressare con apposita attrezzatura, sia manualmente a stringere. La tenuta tubo-raccordo è garantita da O-ring in gomma montati sul corpo in ottone del raccordo coperto da boccola in acciaio inox nel caso della giunzione press-fitting, oppure coperti da dado in ottone nel caso della giunzione a stringere. AVVERTENZA: si ricorda che nel caso di giunzione manuale a stringere i raccordi non possono essere annegati a terra o in parete.

Condizioni particolari

I tubi multistrato BALPEX possono essere forniti con preisolamento esterno sino al Ø 32 mm. per tutti quegli utilizzi in cui è necessario limitare al massimo le dispersioni termiche invernali ed estive. Per gli impianti di riscaldamento, idrotermosanitari e per il trasporto di acqua refrigerata, gli spessori del rivestimento isolante applicato ai tubi BALPEX sono conformi a quanto indicato nella Tabella 1 dell’allegato B del DPR 412/93 (in attuazione dell’art. 4 comma 4 della Legge 10/91) in riferimento a “tubazioni correnti entro strutture non affacciate né all’esterno, né su locali non riscaldati”. Per evitare fenomeni di condensazione è comunque necessario interpellare il progettista termotecnico per il calcolo degli spessori idonei in base alle condizioni di posa e di esercizio previste nello specifico.

Caratteristiche e prestazioni di esercizio
  • Tubi multistrato composti da 2 strati di polietilene con reticolazione ai silani (PE-Xb) oppure con reticolazione a fascio elettronico (PE-Xc) ed 1 strato di alluminio che funge da barriera all’ossigeno
  • Preisolamento realizzato con rivestimento in polietilene espanso e pellicola antigraffio, con coefficiente di conducibilità termica a 40°C pari a 0,0397 W/mK, reazione al fuoco autoestinguente in Classe 1, resistenza termica da -45°C a +95°C
  • Raccordi in ottone con O-ring in NBR protetto boccola in acciaio inox per la giunzione meccanica a pressare, oppure protetto da dado in ottone per la giunzione manuale a stringere
  • Temperatura massima di esercizio pari a 95°C
  • Temperatura massima temporanea pari a 110°C
  • Pressione massima di esercizio pari a 10 bar
  • Temperatura minima di esercizio (per impianti di refrigerazione) pari a 6°C
  • Rugosità interna di 0,007 mm.
  • Conducibilità termica pari a 0,025 mm/mK
  • Diffusione di ossigeno pari a 0% mg/l
  • Diametri di 16-18-20-26-32-40-50-63 mm.
  • Garanzia di 10 anni contro difetti di fabbricazione
