GREENTHERM

GREENTHERM

Utilizzato da 25 anni nella distribuzione di acqua calda e fredda, il sistema in polipropilene random GREENTHERM offre caratteristiche fisiche meccaniche di assoluta affidabilità. La gamma GREENTHERM di Bampi offre diametri da 20, 25, 32, 40, 50, 63, 75, 90 e 110 mm. con 4 differenti tipologie di tubazioni compatibili con un’unica gamma di raccordi a saldare:

  • GREENTHERM SDR 6 monostrato (colore verde)
  • GREENTHERM SDR 7.4 FASER a 3 strati (colore verde)
  • GREENTHERM SDR 7.4 FASER UV Resistance a 3 strati (colore nero)
  • POLO-KLIMA SDR 11 con fiber minerali a 5 strati (colore blu con righe verdi) – ATTENZIONE: questo tipo di tubo non è idoneo al trasporto di acqua potabile

La gamma GREENTHERM è supportata da una serie di ACCESSORI e ATTREZZATURE per la corretta posa a regola d’arte.

Richiedi informazioni
Scarica Documenti

Ambito applicativo

Sistema per il carico idrico di impianti idrosanitari, impianti di riscaldamento e raffrescamento conforme alla UNI 9182:2014 vigente in Italia per la progettazione, installazione e collaudo di impianti di alimentazione d’acqua fredda e calda. Altresì, con il sistema in PP-R si possono realizzare impianti di climatizzazione, irrigazione, geotermia e aria compressa. Il sistema GREENTHERM è idoneo per le reti di distribuzione idrotermosanitaria in edifici a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto.

Istruzioni per la progettazione​

Per il corretto dimensionamento di una rete di distribuzione idrotermosanitaria con l’impiego del sistema in polipropilene random GREENTHERM, conoscendo la portata disponibile e la lunghezza da coprire, è bene considerare i seguenti fattori:

  • Perdita di pressione dei tubi
  • Perdite di carico dei raccordi
  • Variazioni di lunghezza delle tubazioni
  • Eventuale spessore di rivestimento del tubo
tubo greentherm pp r
Modalità d’installazione

Sistema rapido da installare tramite giunzione con termosaldatura da eseguirsi con apposita attrezzature, alle temperature e con i tempi indicati nelle istruzioni tecniche di utilizzo. I raccordi possono essere provvisti di inserto in ottone direttamente inglobato in fase di stampaggio a caldo

Condizioni particolari

I tubi in PP-R possono essere coibentati dall’installatore professionista con isolamento esterno per tutti quegli utilizzi in cui è necessario limitare al massimo le dispersioni termiche invernali ed estive. Negli impianti di riscaldamento, idrotermosanitari e per il trasporto di acqua refrigerata, per evitare fenomeni di condensazione è necessario interpellare il progettista termotecnico per il calcolo degli spessori d’isolamento idonei in base alle condizioni di posa e di esercizio previste nello specifico.

Caratteristiche e prestazioni di esercizio

Quale significato ha la sigla SDR con la quale si classifica il tubo in PP-R? SDR (Standard Dimension Ratio) identifica il “rapporto dimensionale standard” ovvero un metodo per valutare la durabilità di un tubo rispetto alla pressione. Il rapporto dimensionale standard descrive la correlazione tra la dimensione del tubo e lo spessore della parete del tubo.

  • Tubi in polipropilene random copolimero disponibili in 4 versioni:
    • GREENTHERM SDR 6 monostrato (colore verde)
    • GREENTHERM SDR 7.4 FASER a 3 strati (colore verde)
    • GREENTHERM SDR 7.4 FASER UV Resistance a 3 strati (colore nero)
    • POLO-KLIMA SDR 11 con fibre minerali a 5 strati (colore blu con righe verdi)
      ATTENZIONE: questo tipo di tubo non è idoneo al trasporto di acqua potabile

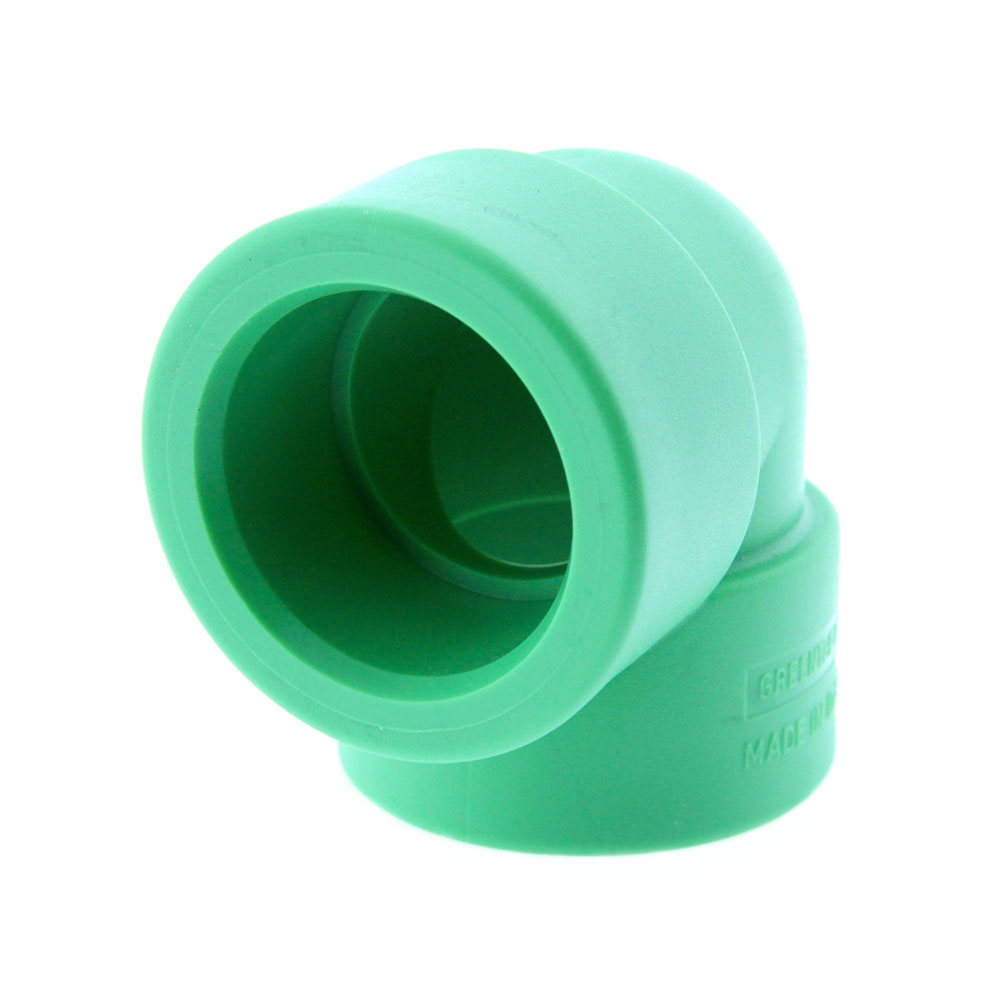

  • Raccordi in polipropilene random con eventuale inserto in ottone
  • Temperatura massima esercizio: vedi tabella in relazione a pressione e tempo operativo
  • Pressione massima dell’esercizio: vedi tabella in relazione a temperatura e tempo operativo
  • Temperatura minima di esercizio (per impianti di refrigerazione) pari a 6°C
  • Rugosità interna di 0,007 mm.
  • Conducibilità termica pari a 0,024 mm/mK
  • Coefficiente di dilatazione termica lineare pari a 0,15 mm/mK
  • Punto di fusione raggiungibile a 140-150°C
  • Tempi di saldatura: vedi tabella in relazione a diametro e condizioni ambientali
  • Diametri di 20, 25, 32, 40, 50, 63, 75, 90, 110 mm.
  • Esclusivamente per tubi POLO-KLIMA, diametri di 32, 40, 50, 63, 75, 90, 110, 125, 160, 200, 250 mm.
  • Garanzia di 10 anni contro i difetti di fabbricazione
