WFM Telai incasso WC

WFM Telai incasso WC

Nel mercato dei sanitari in ceramica, l’offerta di vasi wc un pavimento installabili un filo a parete, ha raggiunto un’importante varietà di modelli. Rispetto ai vasi wc sospesi, i modelli a pavimento filo parete, non hanno misure standard dei fori (i fori si vede all’innesto del tubo di cacciata dalla cassetta wc e all’uscita del tubo di scarico dal vaso wc) e quindi l ‘ installatore idraulico si può trovare in difficoltà con telai convenzionali perché non è -al momento dell’installazione a parete della cassetta wc- una conoscenza del tipo di vaso wc che sarà poi scelto dall’utente finale.

Richiedi informazioni
Scarica Documenti

quote installazione vaso pavimento wfm telaio

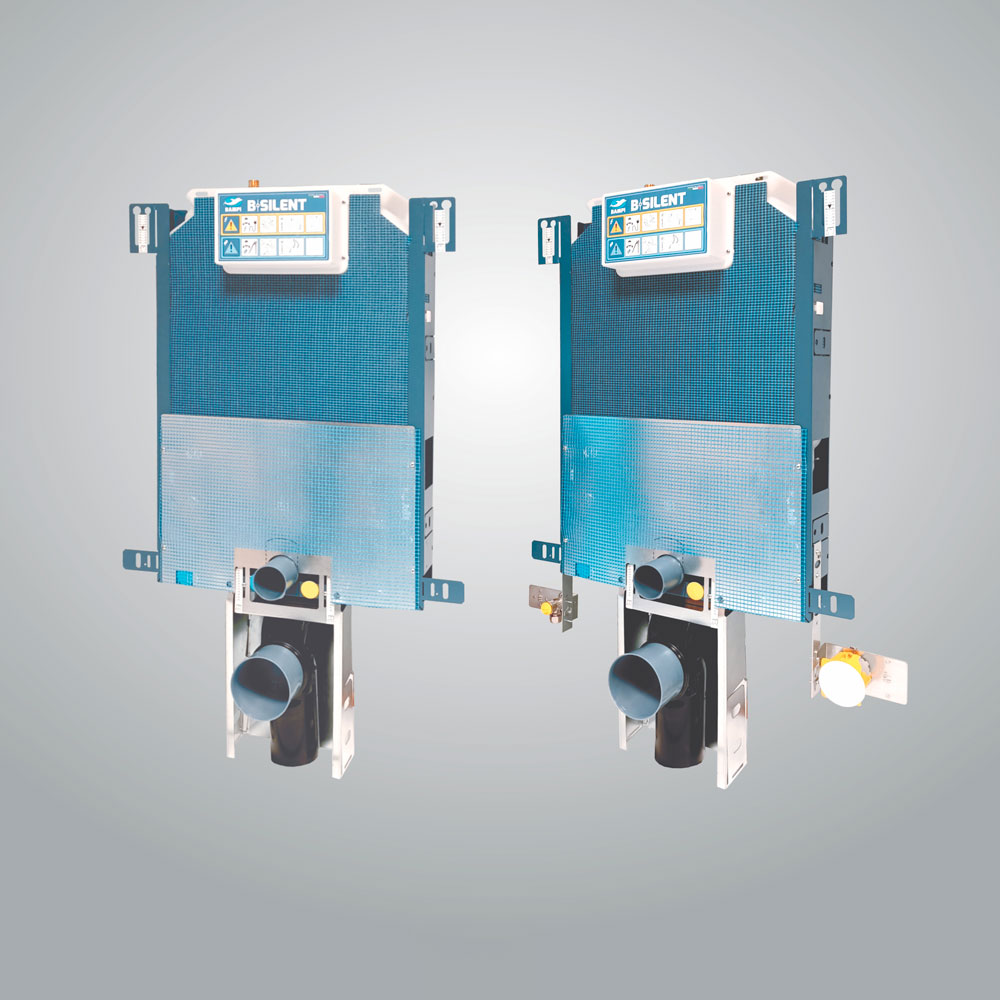

Telaio WFM, la soluzione ideale per installare la cassetta insonorizzata BSILENT con un qualsiasi vaso wc a terra filo parete

Le quote X e Y coinvolgono la cassetta di scarico incassata a parete. Queste 2 quote ed il rapporto tra loro varia per tipologia di vaso wc a pavimento filo parete. Con il telaio WFM BSILENT è possibile intervenire per la regolazione degli interassi corretti, anche dopo che la cassetta è stata murata. La semplice operazione avviene mediante la «corsa» verticale di un’apposita «piastra quotata» prefissata al telaio che consente il corretto imbocco del tubo di scarico DN 90 al vaso wc. Anche per un’eventuale correzione dell’imbocco del tubo di cacciata al vaso wc, è possibile intervenire su una parte prefustellata del telaio in lamiera della cassetta per adempiere alla necessaria regolazione verticale.

vaso pavimento wfm cassette wc
Condizioni applicative e caratteristiche di WFM BSILENT
  • Per WC a pavimento filo muro
  • Per montaggio in pareti di muratura
  • Per montaggio davanti a parete
  • Per montaggio in pareti leggere di cartongesso
  • Azionamento frontale
  • Per il risciacquo a una quantità o a due quantità
  • Casetta in PE-HD a soffiaggio con rinforzi anti schiacciamento
  • Cassetta rivestita con ISOLMANT isolante termico e acustico
  • Tubo di risciacquo regolabile +2 cm. -1 cm.
  • Allacciamento idrico dall’alto laterale a sinistra
  • Allacciamento elettrico dall’alto laterale a destra
  • Galleggiante MAGNETIC silenzioso 10 dB
  • Installazione e manutenzione senza attrezzi
  • Telaio WFM colore RAL 5014 POLO-KAL NG
  • Alette laterali di fissaggio a parete anteriore e a parete posteriore
  • Porta curva regolabile in altezza
  • Curva tecnica montabile senza attrezzi
  • Fissaggio per curva tecnica isolato acusticamente
Documenti
  • Scheda Tecnica
Applicazione
Acustica

Approfondisci il quadro normativo italiano e scopri le regole tecniche per una corretta progettazione ed installazione a prova di contestazione acustica. Per evitare disturbi acustici e migliorare il comfort abitativo, nulla deve essere lasciato al caso!

Scopri di più
