POLO-KAL XS

POLO-KAL XS

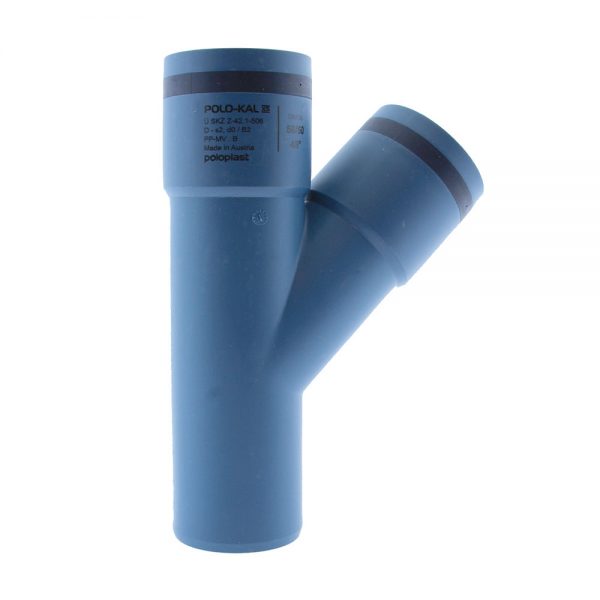

Una novità tecnologica assoluta per l’istallazione di impianti di scarico! POLO-KAL XS è il primo sistema di scarico insonorizzato in polipropilene (PP) di colore blu RAL 5014 coestruso a 3 strati con giunzione “FunTEC”. Si tratta di un’esclusiva tecnologia produttiva che permette di realizzare la guarnizione di tenuta direttamente stampata nel bicchiere. Questo permette di ottenere innumerevoli vantaggi:

  • Innesto senza impiego di lubrificanti
  • Innesto senza la necessità di smussare il tubo tagliato
  • Riduzione dell’ingombro del bicchiere
  • Riduzione di almeno il 50% dei tempi necessari alla posa in opera di una rete di scarico

A disposizione una gamma di diametri da 32 a 110 mm. che conferiscono al sistema pregevoli doti di isolamento acustico, resistenza all’impatto, alla corrosione, all’abrasione e all’aggressione di sostanze chimiche disciolte negli scarichi civili ed industriali, costituiti da tubazioni e raccordi rinforzati con cariche minerali (MV).

Richiedi informazioni
Scarica Documenti

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno e all’esterno del fabbricato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema POLO-KAL XS è idoneo anche per la realizzazione di impianti di ventilazione, estrazione, aspirazione polveri, impianti con spinta in pressione dei reflui (pompe di rilancio oppure trituratori tipo Sanitrit).

stratigrafia polo kals
Prestazioni acustiche
Istruzioni per la progettazione

Il sistema di scarico idrico POLO-KAL XS può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema POLO-KAL XS o, in alternativa, valvole di ventilazione BAMVENT. In osservanza al DPCM 5/12/1997 sui requisiti acustici passivi all’interno degli edifici (Legge vigente in Italia), il sistema di scarico idrico POLO-KAL XS offre elevate prestazioni di fonoisolamento certificate in accordo alla EN 14366 presso l’Istituto Fraunhöfer di Stoccarda.

xs  smusso tubo polo kals
Vantaggi unici per installazioni sicure

La tecnologia applicata al sistema POLO-KAL XS permette di ridurre almeno del 50% i tempi d’installazione, grazie all’eliminazione di alcune procedure:

  • Il tubo non va misurato prima del taglio
  • Dopo il taglio del tubo, non c’è da smussare
  • Per l’innesto del tubo non c’è da lubrificare
  • Nessuna smussatura ne lubrificazione

I rimasugli da taglio non permettono un corretto inserimento e possono causare danni alla guarnizione o l’uscita dalla sua sede nel bicchiere. Con POLO-KAL XS non serve alcuna smussatura dopo il taglio -anche se imperfetto- e si innesta senza l’ausilio di alcun lubrificante.

Modalità d’installazione

Sistema estremamente maneggevole e rapido da installare grazie alla giunzione ad innesto senza necessità di lubrificazione, con guarnizione elastomerica inserita direttamente nel bicchiere (funTEC technologie). Ciò impedisce qualsiasi possibilità di perdita della guarnizione nelle fasi di stoccaggio, trasporto o posa del materiale. Con il sistema POLO-KAL XS sino a 10 metri di colonna non è richiesto il consueto spazio nel bicchiere per la dilatazione. Il sistema in polipropilene POLO-KAL XS è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard.

xs  tubo polo kals
Installazioni in minor tempo e senza sforzo
  • Senza fatica è un piacere – Lavorare facendo poca fatica è impagabile e con POLO-KAL XS si alleggeriscono notevolmente tempi e sforzi nell’installazione
  • Passa dove altri non riescono – Il bicchiere ridotto, a parità di portata idraulica e diametro interno, permette il transito a solaio e parete in spazi più stretti
  • Più pulizia e velocità di posa – Evitare la smussatura, evitare la lubrificazione, evitare la misurazione, semplificano e accelerano i tempi d’installazione
  • Completo e 100% compatibile – Gamma diametri da 32 a 110 mm. perfettamente ampliabile con POLO-KAL NG e compatibile con tutte le altre marche
Accessori per l’installazione

Al sistema in polipropilene POLO-KAL XS sono associati tutta una serie di accessori utili alla realizzazione degli impianti di scarico, tra i quali:

  • Valvole per la ventilazione dello scarico
  • Valvole antiriflusso
  • Sistemi tagliafuoco (manicotti – bande – sacchetti)
  • Guaine desolidarizzanti monostrato
  • Lastre fonoisolanti a triplice strato
  • Collari di fissaggio e ancoraggio delle tubazioni
  • Collari di tenuta antisfilamento
xs  idraulico polo kals
Condizioni particolari

La speciale composizione del sistema POLO-KAL XS assicura doti di assoluta robustezza, soprattutto in situazioni ambientali di freddo rigido, con una resistenza all’urto (testata in laboratorio) sino alla temperatura di -20°C. Inoltre, in caso di urto o foro accidentale, il sistema può essere riparato velocemente tramite termosaldatura praticata da mano esperta con apposita attrezzatura.

Caratteristiche e prestazioni di esercizio
  • Tubi in PP-C / MV / PP-C e raccordi in PP-C / MV. I materiali che compongono il sistema POLO-KAL XS sono completamente riciclabili e realizzati in assenza di alogeni, cadmio e metalli pesanti.
  • La temperatura del fluido evacuato all’interno del sistema può raggiungere per un breve periodo di tempo i 98 ° C, mentre per il lungo periodo la temperatura può raggiungere i 95 ° C
  • Rigidità anulare pari a 6,0 kN / m² (SN6 secondo EN 1401)
  • Coefficiente di dilatazione lineare pari a 0,05 mm / mk
  • Resistenza al fuoco in Classe D-s2, d0 (in accordo alla EN 13501-1)
  • Livello acustico pari a 20 dB / (A) Lin rilevato in laboratorio in ambiente di prova con 2 piani di caduta e fonometro posizionato al piano più basso, con portata di scarico di 4 litri / secondo (pari a 2 cassette wc scaricate contemporaneamente) e collari di fissaggio di uso comune normalmente in dotazione agli installatori idraulici (tipo BISMAT 2000)
  • Diametri di 32-40-50-75-90-110 mm.
  • Peso di Kg. 1.450 per un tubo Ø 110 mm. da 1 bicchiere della lunghezza di 1 metro
  • Per l’impiego del Polipropilene in presenza di sostanze chimiche contenute nel fluido evacuato, osservare con attenzione quanto prescritto nella relativa TABELLA di riferimento
  • Garanzia di 20 anni contro i difetti di fabbricazione
Dove puoi trovare POLO-KAL XS

L’esclusivo ed innovativo sistema di scarico POLO-KAL XS viene distribuito in esclusiva soltanto in alcune zone d’Italia presso i punti vendita autorizzati Bampi.
